Normalt er print antennen fin til de fleste forhold, men hvis man flytter sin ESP til det aller fjerneste hjørne i huset, eller ud i haven, så kan det være signalet bliver for dårligt. Det hjælper en del at have ekstern antenne på. Her er hvad jeg gjorde:

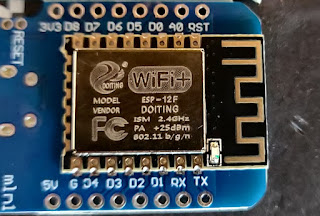

PCB-Antennen er opbygget med en groundplane, signal og selve antennen, disse skal separeres for at kunne tilslutte den eksterne antenne konnektor.
Det eneste man skal bruge er en antenne (gammel Access Point antenne) og en Antenne konnektor.
Modellen skal være en SMA-hun kant monterbar (Female SMA Jack PCB Edge Mount),
Vær opmærksom på at nogen antenner bruger SMA han-stik
Her er en fin udgave: SMA PCB End Launch
Mit stik var ikke nær så fint og slidstærkt, men kostede også under en 10'er.
Lav ialt 4 snit med f.eks. en skalpel:
- Et snit EFTER printbanen ved RST
- Et snit på HVER side af den næste printbane
- Til sidst et ved selve antennen.

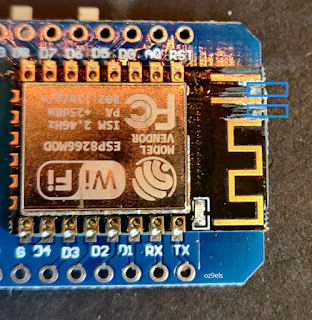

Så skal printbanerne bare fjernes mellem de snit man har lavet. (Det er de blå rektangler på billedet)
Printbanerne er beskyttet med lak, og det kan man ikke lodde på, derfor skal man forsigtigt skrabe lakken af.
Så skal banerne fortinnes (kun meget lidt tin).
Skub nu stikket ind over printet så det passer med de printbaner der er skåret til - Jeg måtte bøje de underste bøjler på stikket en ganske lille smule for at få det ind over printet.
Til sidst loddes stikket på, og det hele er klar til at blive testet. Herunder ses det færdige resultat set oven og nedefra (klik på billederne for at få dem større):
Resultatet af modifikationen kan man læse mere om i dette blog indlæg.
External Antenna
